弱電機房是現代智能化建筑的核心樞紐，其設計與實施需遵循一系列嚴謹?shù)囊?guī)范，以確保信息傳輸?shù)姆€(wěn)定、安全與高效。網絡機柜作為機房內設備的主要承載體與組織單元，其規范是整體設計中的重要環節。本文將匯總并解析弱電機房設計規范及弱電規范中關于網絡機柜的主要內容。

一、弱電機房總體設計規范要點

1. 選址與布局：機房應避開強電磁場、強振動源、強噪聲源、水源上方及易積水的底層，并遠離易燃、易爆場所。布局需遵循功能分區原則，通常分為主機區、網絡設備區、配線區、電源區、監控區等，確保工藝流程合理，便于管理和維護。

1. 環境要求：

• 溫濕度：溫度應恒定在22±2℃，相對濕度保持在40%-60%，為電子設備提供最佳運行環境。

• 潔凈度：需達到B級（每升空氣中≥0.5μm的塵粒數≤35000顆），需配備精密空調與新風系統，保持正壓防塵。

• 照明與應急照明：主機房照度不低于500lx，并配備獨立的應急照明系統。

1. 建筑與結構：樓板荷載需滿足設備承重要求（通常≥6kN/m2）。墻面、頂棚應采用防火、防塵、吸音材料，地面推薦采用抗靜電活動地板，高度不低于300mm，便于走線。

1. 供配電系統：必須采用雙路市電輸入加UPS不間斷電源及備用發電機組的可靠供電方案。配電系統應分路清晰，設置獨立的配電柜，并為服務器、網絡、空調、照明、安防等設備分配獨立回路。

1. 防雷與接地：需建立完善的綜合防雷系統（包括直擊雷、感應雷防護），并設置獨立的接地體。采用聯合接地方式時，接地電阻應≤1Ω，確保所有設備機柜、金屬管線等電位連接。

1. 消防與安防：必須設置氣體滅火系統（如七氟丙烷），嚴禁使用水噴淋。同時配備溫感、煙感火災自動報警系統。安防需包括門禁、視頻監控、入侵報警等。

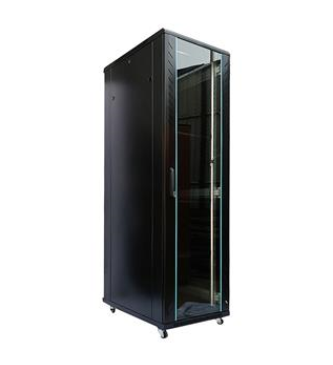

二、弱電規范中網絡機柜的核心內容

網絡機柜是機房設備安裝、線纜管理的物理基礎，其規范應用直接影響到系統的可靠性、可維護性與散熱效率。

1. 規格與選型：

• 標準機柜寬度通常為19英寸（482.6mm），高度以“U”為單位（1U=44.45mm），常見高度為42U、47U等。深度需根據設備尺寸確定，常用600mm、800mm、1000mm、1200mm。

• 應根據設備數量、尺寸、重量及未來擴展性選擇合適的機柜，并確保機柜結構牢固，靜態承重能力達標。

1. 安裝與布局：

• 機柜應成排布置，統一朝向，通常采用“面對面、背對背”的方式形成冷熱通道，以提高制冷效率。

• 機柜前后應預留足夠的操作與散熱空間，前方（操作面）凈空不小于1.5m，后方（散熱面）凈空不小于1m。

• 機柜必須牢固固定于地面，推薦使用抗震底座或直接固定于抗靜電地板上，防止傾倒。

1. 布線管理：

• 強電與弱電線纜（網線、光纖）應分開布放，分別從機柜兩側或上下不同的路徑敷設，間距保持至少300mm，避免干擾。

• 機柜內應使用理線架、線槽、扎帶等工具進行垂直與水平方向的線纜整理，做到橫平豎直、標識清晰、便于追蹤。

• 電源線、數據線纜應留有適當?shù)娜哂嚅L度，但不宜過長造成凌亂。

1. 配電與散熱：

• 每個機柜應配備獨立的PDU（電源分配單元），PDU應具備過載保護功能，并預留足夠的電源接口。

• 機柜的電源插頭與服務器、交換機等設備的功耗需匹配，避免單一回路過載。

• 機柜的散熱管理至關重要。應合理規劃設備安裝位置，高熱設備分散布置。可選用帶通風網孔的柜門，并根據需要安裝柜內專用風扇、盲板（封堵空置U位）以優化氣流，防止冷熱風混合短路。

1. 標識與安全：

• 所有機柜應有唯一、清晰的標識，標明編號、用途、責任部門等信息。

• 柜內設備、線纜兩端均需粘貼耐久標簽，標明關鍵信息（如端口號、對端位置、業務類型等）。

• 機柜應配備鎖具，控制物理訪問權限。

###

弱電機房設計是一個系統工程，涉及建筑、電氣、暖通、網絡等多個專業。網絡機柜作為其中的“細胞單元”，其規范性安裝與管理是實現機房整體設計目標的關鍵。遵循上述規范，不僅能保障設備穩定運行、延長壽命，更能提升運維效率，為信息系統的安全可靠奠定堅實的物理基礎。在實際項目中，還應嚴格遵從國家最新標準《GB 50174-2017 數據中心設計規范》及行業相關標準。
